EKG Kurs

Willkommen in der EKG-interaktive Kurs.

Obwohl eine der ältesten diagnostischen Tests aus dem späten 19. Jahrhundert, bleibt das EKG von entscheidender klinischen Nutzen. Diese Prüfung oft stellt immer noch Probleme bei der Auslegung für den Praktiker.

Dieser Kurs zielt darauf ab, den Studenten, Praktiker und sogar den erfahrenen Kardiologen Wissen in der Elektrokardiographie zu helfen. Es umfasst 250 Stellplätze unterschiedlicher Komplexität zusammen mit einer Beschreibung jedes einzelnen von ihnen durch Experten. Dies ermöglicht es dem Leser seine Analyse mit der von den Experten zu vergleichen. Weitere interessante Bereiche des EKG werden gut demonstriert aktiviert werden.

Wir hoffen, dass diese Grundstücke nützlich für die Leser sein werden und ihr Wissen verbessern.

EKGs sind nach Kategorien und Schlüsselwörter klassifiziert.

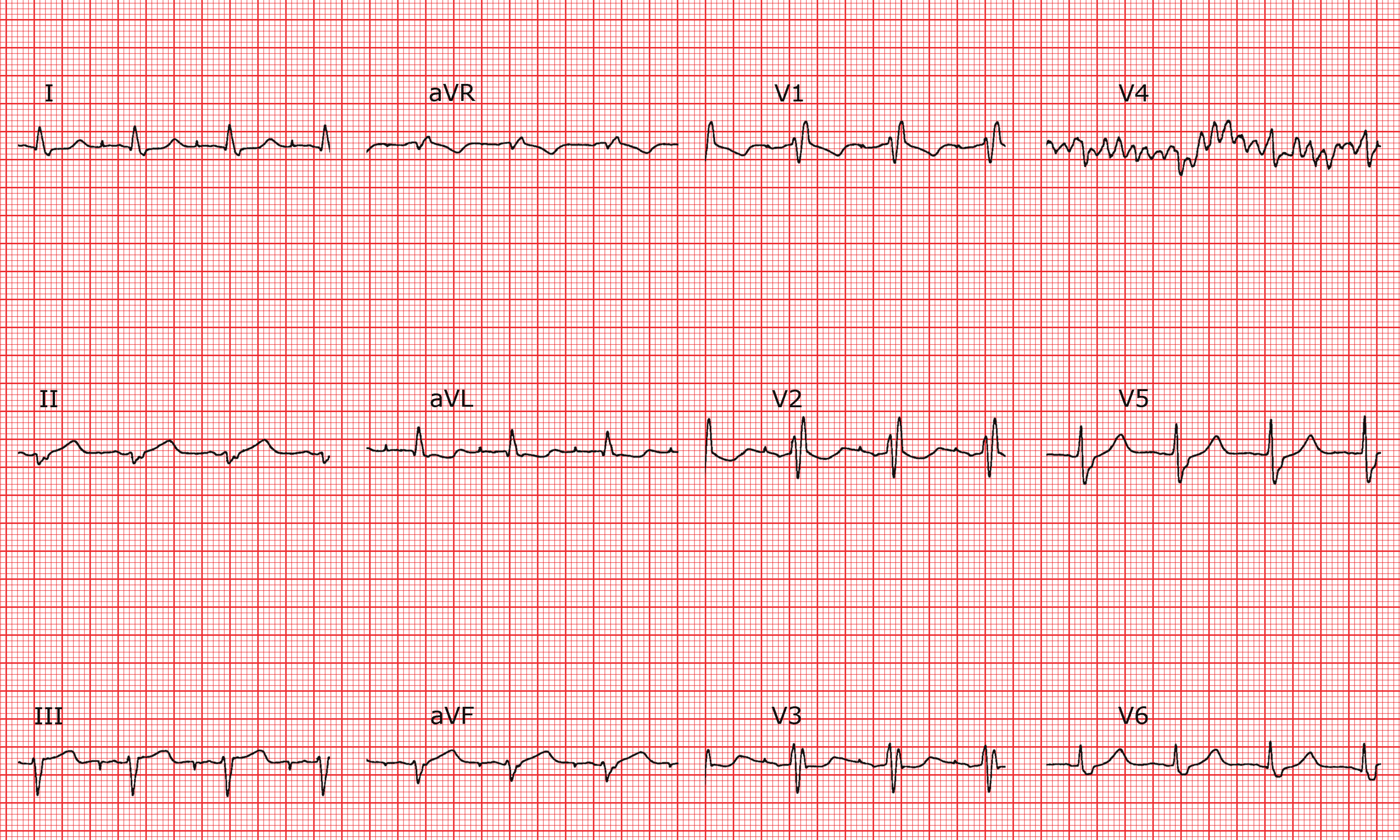

ECG 127

ECG 127

Beschreibung

Basisrhythmus

Regelmäßige, Frequenz 86/min.

P-Wellen

Nicht sichtbar außer in II, ersetzt durch kleine Stimulationsspikes.

PQ-Intervall

Intervall Spike-QRS verlängert (260 ms).

QRS-Komplex

RSR'-Morphologie in V1, breite S-Zacken in V6, Achse - 50°.

ST-Strecke

Schräg deszendierend in V1 und V2.

T-Wellen

Negativ in V1.

QT-Intervall

Normal.


Zonen

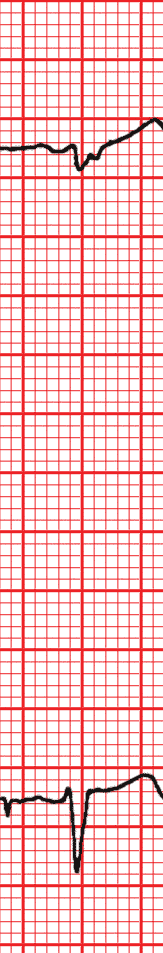

Spike, der eine P-Welle auslöst.
Rechtsschenkelblock.
Überdrehte Linkslage.

Diagnostisch

Schrittmacherstimulierter Vorhofrhythmus. AV-Block I°. Kompletter Rechtsschenkelblock. Linksanteriorer Hemiblock.


Kommentare

Den P-Wellen gehen Spikes voraus, der Schrittmacher stimuliert also in den Vorhöfen. Die Achse und Morphologie der P-Wellen lassen die Lokalisation des Ortes der Stimulation im rechten Vorhof zu. Das PQ-Intervall (in diesem Fall Spike-R-Intervall) ist verlängert, einem AV-Block I° entsprechend. Die QRS-Komplexe sind breit mit der Morphologie eines kompletten Rechtsschenkelblocks (rSR' in V1); der überdrehte Linkstyp liegt an einem linksanterioren Hemiblock.

Der Schrittmacher stimuliert im Modus AAI, um eine Bradiekardie zu korrigieren. Es handelt sich um einen Zweikammerschrittmacher (DDD), der vermutlich aufgrund eines trifraszikulären Blocks (AV-Block I°, Rechtsschenkelblock, linksanteriorer Hemiblock) implantiert wurde. Dieser trifaszikuläre Block lässt einen Übergang in einen kompletten AV-Block erwarten.

In V4 besteht ein Artefakt, der QRS-Komplex bleibt aber erkennbar.


Kategorie

Schrittmacher


Schlüsselwörter


Leseebene

2 / 3
