ECG 180

ECG 180

Description

Rythme de base

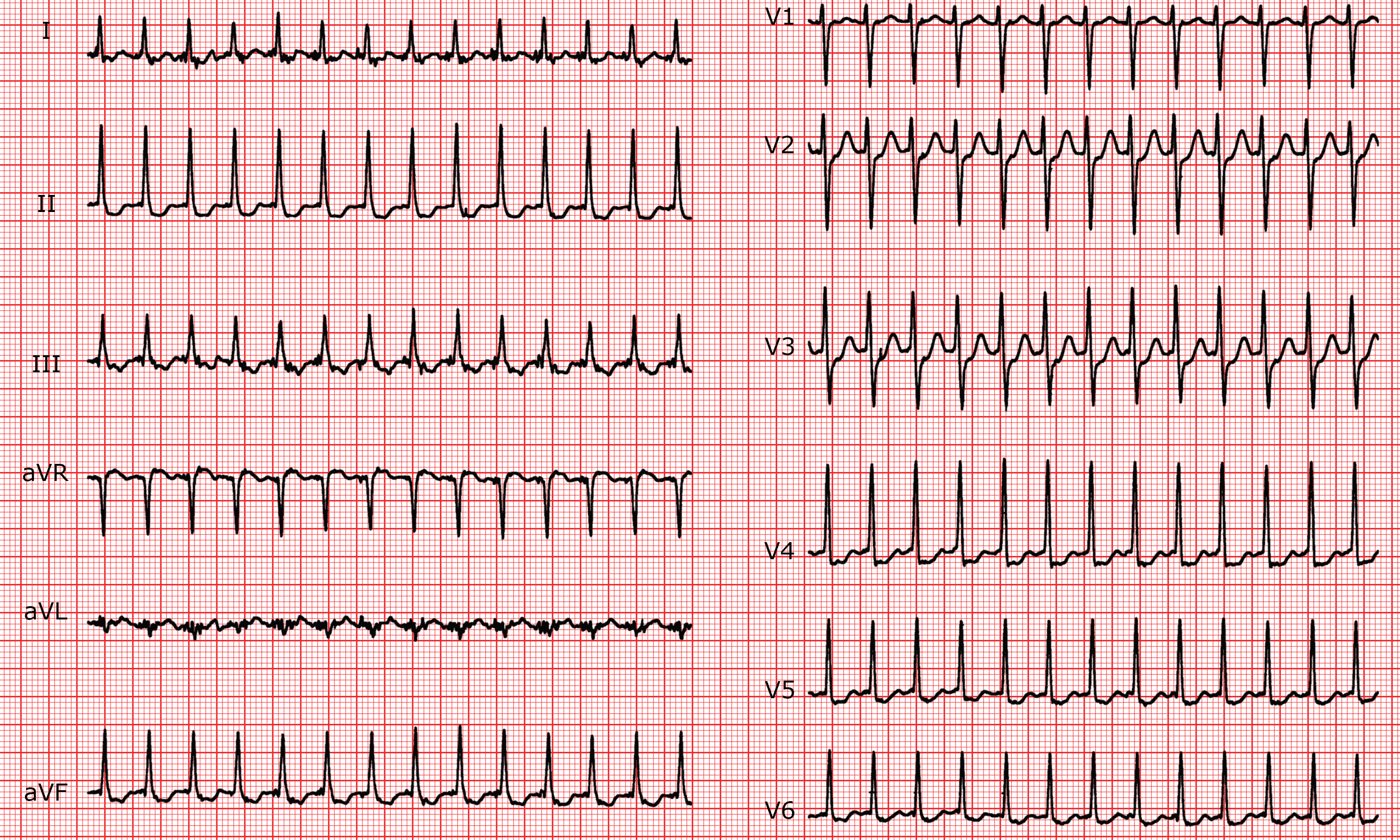

Tachycardie régulière à QRS fin à 170 bpm.Ondes P: visibles à distance (120 ms) du QRS.Intervalle PR: non mesurable.QRS: durée et axe normaux.Segment ST: sous-décalage assez diffus.Ondes T: normales.Intervalle QT: normal.


Zones

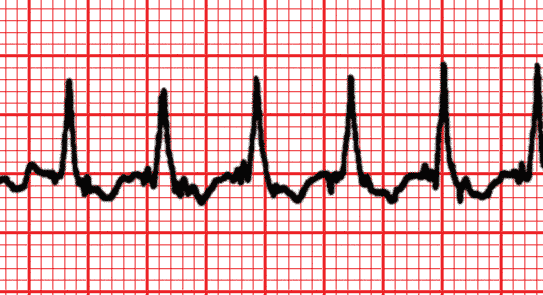

Tachycardie à complexes QRS fins avec ondes P' visibles à distance du QRS (> 120 ms). Espace RP' < P'R.

Diagnostique

Tachycardie atrio-ventriculaire utilisant une voie accessoire.


Commentaires

Il s’agit d’une tachycardie à QRS fin à une fréquence de 170 bpm environ. Un flutter est donc peu probable. Il y a des ondes P’ à distance du QRS et il y a un P’ pour un QRS. Ces éléments sont caractéristiques pour une tachycardie atrio-ventriculaire utilisant une voie accessoire qui se situe probablement dans la région postéro-septale car l’onde P’ est négative en II, III et aVF.


Catégorie

Tachycardies à complexe QRS fin


Mots clefs


Difficulté de lecture

2 / 3
