Analyse de l’ECG

Il est impératif d’analyser l’ECG de manière systématique et de décrire les phénomènes avant de poser un diagnostic. Une bonne description permet généralement de comprendre le tracé et de poser un diagnostic correct ou tout au moins de définir les problèmes devant être résolus pour finaliser l’analyse de l’enregistrement.

Intervalle QT

Il est mesuré du début du QRS à la fin de l’onde T. Sa durée varie avec la fréquence cardiaque (se raccourcit lors d’accélération de la fréquence cardiaque); le calcul se fait avec la formule de Bazett.

Valeurs normales

Onde Pdurée maximale≤ 100 ms
axede 0° à 75°
Intervall PQdurée> 120 ms et ≤ 200 ms
QRSdurée maximale≤ 110 ms
axede -30° à 90°
QTcdurée≤ 440 ms
Onde Q pathologiqueamplitude> 25% de l'amplitude de R
durée≥ 40 ms

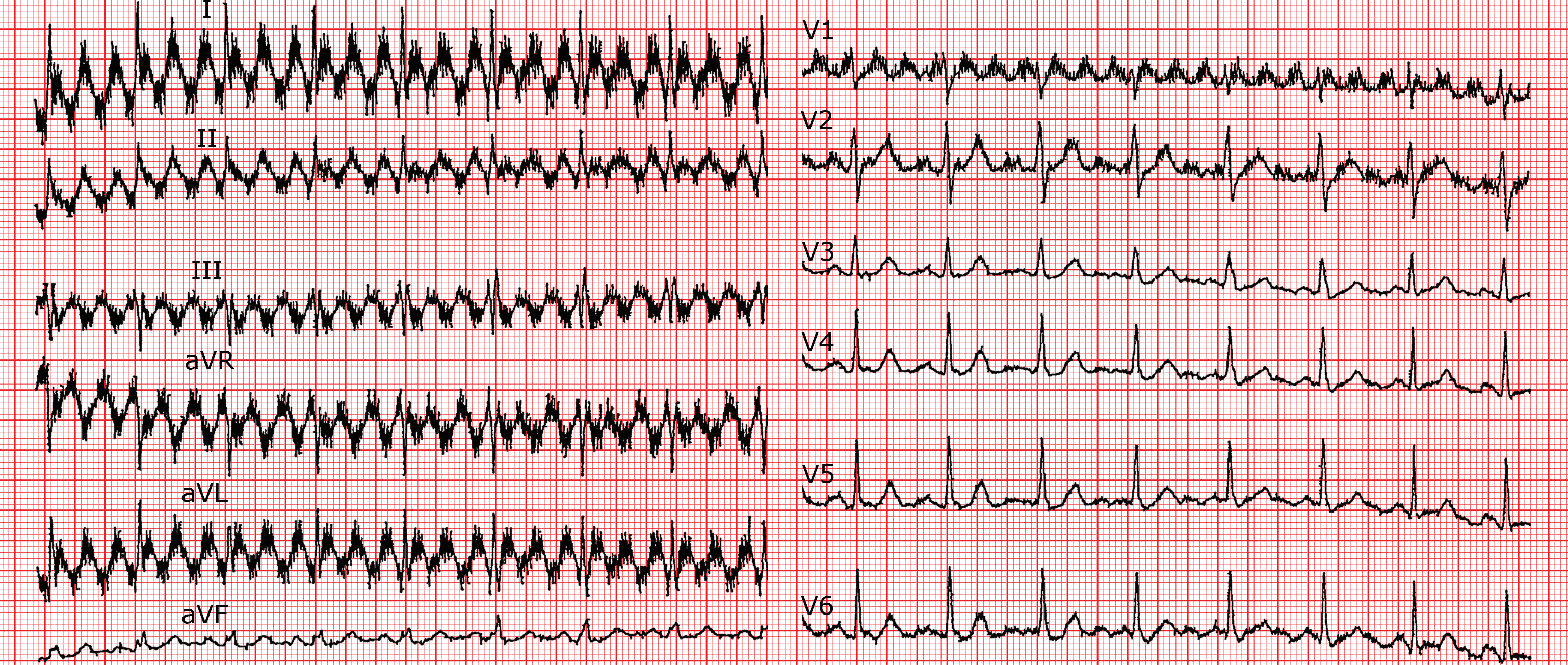

Le tracé est perturbé par des artefacts électriques. Le diagnostic peut-être posé si on applique une description rigoureuse et méthodique.
