ECG 166

ECG 166

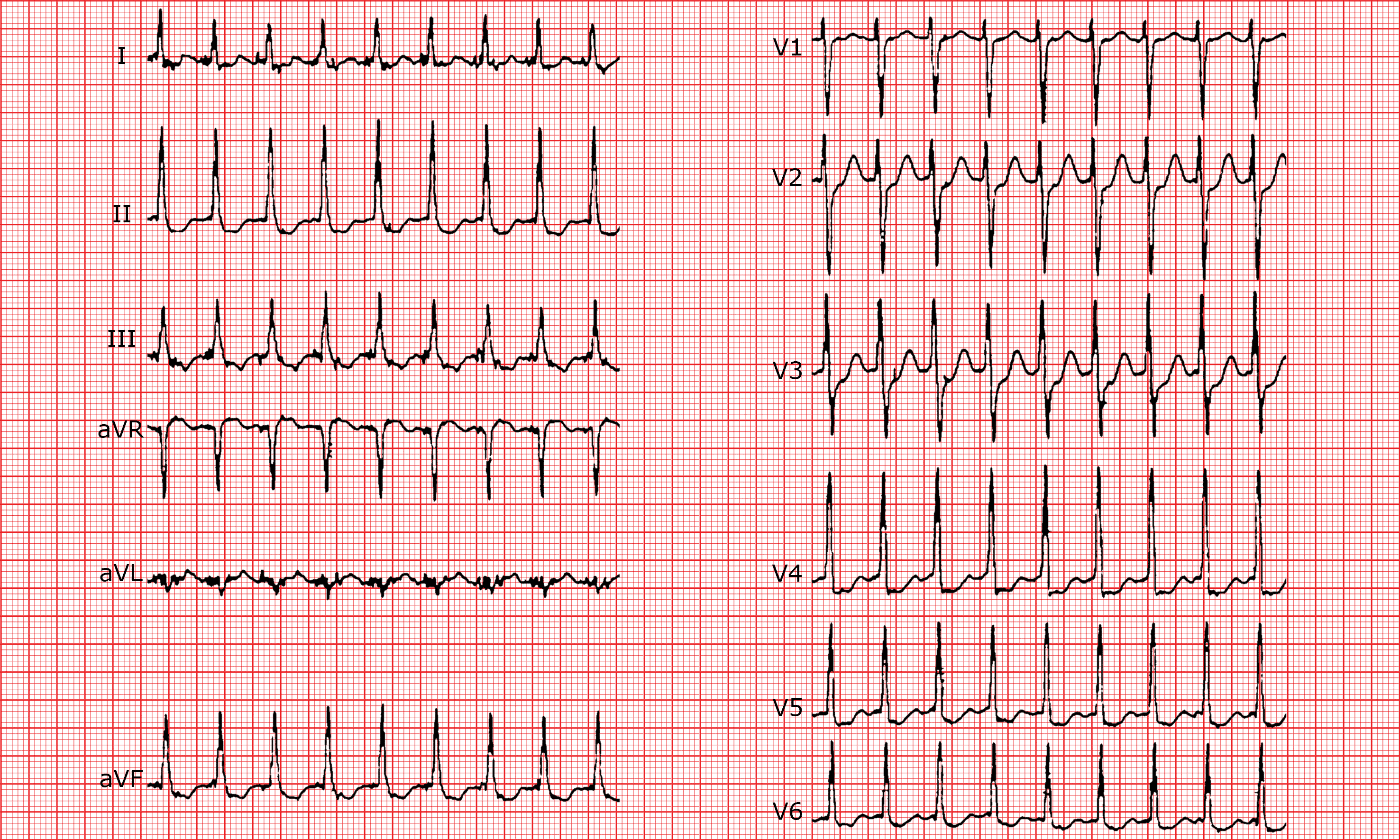

Description

Rythme de base

Tachycardie régulière à QRS fin à 170 bpm.Ondes P: visibles à distance (120 ms) du QRS. Négatives en II, III et aVF.Intervalle PR: non mesurable.QRS: durée et axe normaux.Segment ST: sous-décalage assez diffus.Ondes T: normales.Intervalle QT: normal.


Zones

Ondes P ' bien visibles à distance du complexe QRS et négatives en III et aVF. Intervalle RP'< P'R.

Diagnostique

Tachycardie atrio-ventriculaire utilisant une voie accessoire.


Commentaires

Il s’agit d’une tachycardie à QRS fin à une fréquence de 170 bpm environ. Un flutter est donc peu probable. Il y a des ondes P’ à distance du QRS et il y a un P’ pour un QRS. Ces éléments sont caractéristiques pour une tachycardie atrio-ventriculaire utilisant une voie accessoire qui se situe probablement dans la région postéro-septale car l’onde P’ est négative en II, III et aVF.


Catégorie

Tachycardies à complexe QRS fin


Mots clefs


Difficulté de lecture

2 / 3
