ECG 129

ECG 129

Description

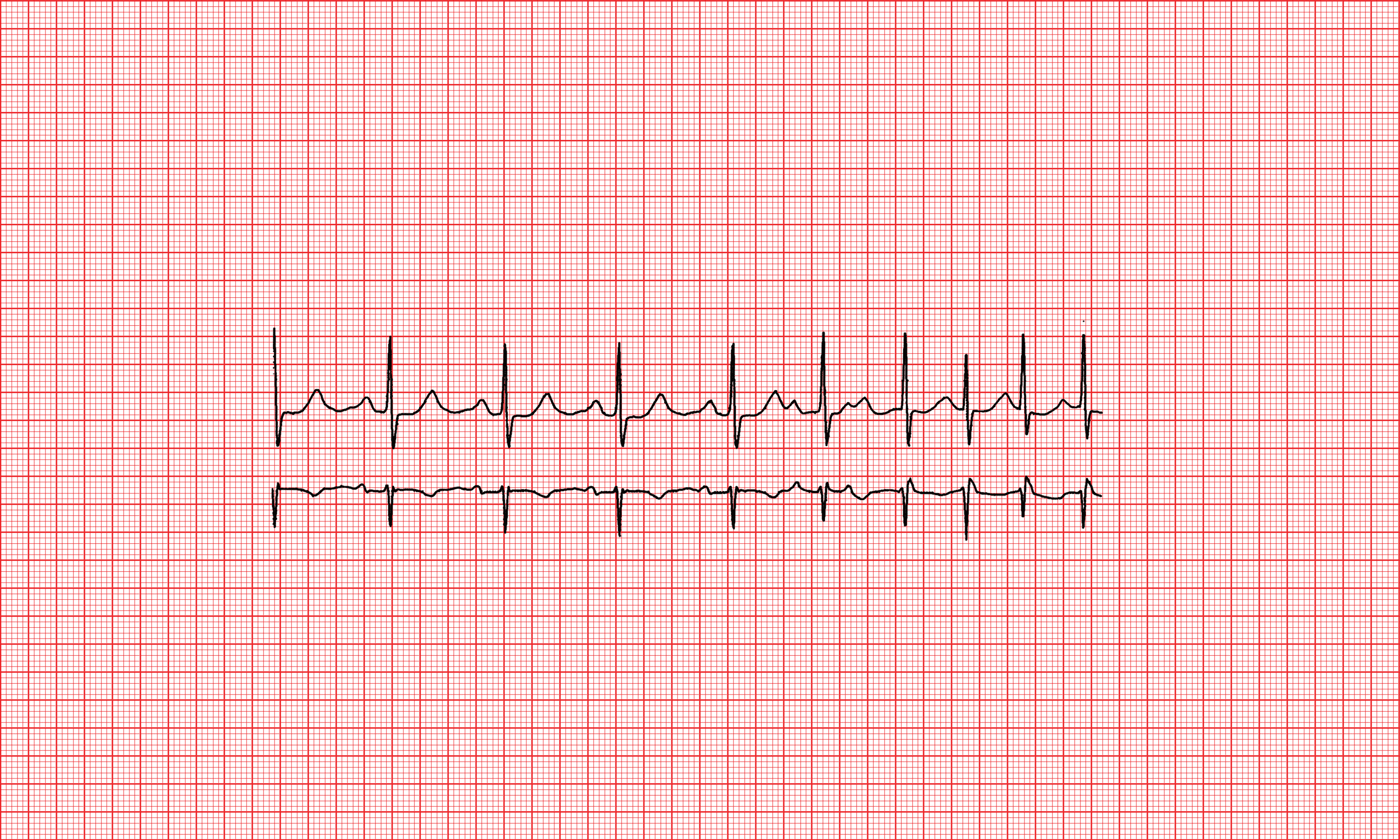

Il s'agit de 2 dérivations d'un monitoring Holter.

Rythme de base

Sinusal à 75 bpm. La 6e onde P est suivie d'un PR prolongé avec début d'une tachycardie à QRS fin. Présence d'une onde r' à la fin du QRS en tachycardie.

Intervalle PR

Durée normale.

QRS

Durée normale.

Intervalle QT

Normal.


Zones

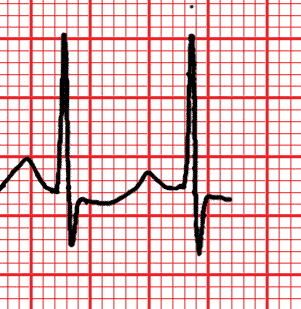

Tachycardie à complexes QRS fins.
Intervalle PR prolongé.
Onde r' à la fin du complexe QRS.

Diagnostique

Inititation d'une tachycardie nodale.


Commentaires

L'espace PR prolongé au démarrage de la tachycardie correspond au fait que l'influx traverse le nœud A-V en empruntant la voie lente, avant de remonter par la voie rapide pour enclencher la tachycardie nodale typique. Pendant la tachycardie, l'onde P' rétrograde est visible et se présente sous forme d'une petite onde r' à la fin du QRS.


Catégorie

Tachycardies à complexe QRS fin


Mots clefs


Difficulté de lecture

3 / 3
