Recueil ECG

Bienvenue dans ce cours interactif d’ECG.

Bien qu’il s’agisse de l’un des plus anciens examens paracliniques, datant de la fin du 19 ème siècle, l’ECG reste toujours d’une utilité cruciale en clinique. Cet examen pose encore souvent des problèmes d’interprétation au médecin praticien.

Ce cours a pour but d’aider l’étudiant, le médecin praticien et même le cardiologue aguerri à parfaire ses connaissances en électrocardiographie. Il comprend 250 tracés de complexité variable avec en plus une description de chacun d'entre eux par des experts. Ceci permet au lecteur de comparer son analyse à celle des experts. De plus les zones intéressantes de l'ECG peuvent être activées pour être bien mise en évidence.

Nous espérons que ces tracés seront utiles aux lecteurs et permettront d'améliorer leurs connaissances.

Les ecgs sont classé par mots clefs et catégorie.

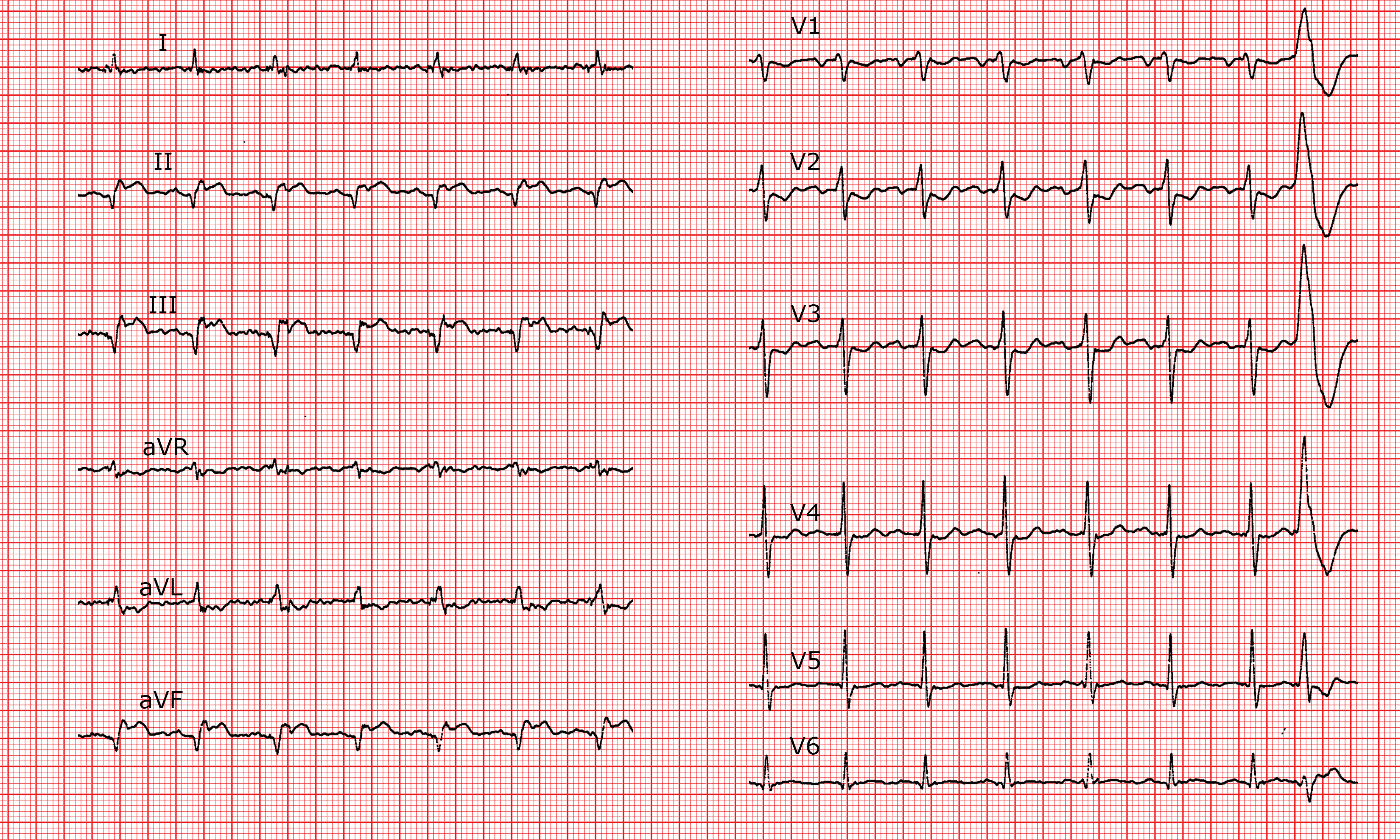

ECG 119

ECG 119

Description

Rythme de base

Sinusal régulier à 105 bpm.

Ondes P

Biphasiques avec une composante négative prépondérante en V1.

Intervalle PR

Normal.

QRS

Élargi (120 ms). Ondes q en II, III, aVF.

Segment ST

Sus-décalé en II, III, aVF; oblique et descendant dans les précordiales droites.

Ondes T

Aplaties ou négatives sur l'ensemble du tracé.

Intervalle QT

Normal.

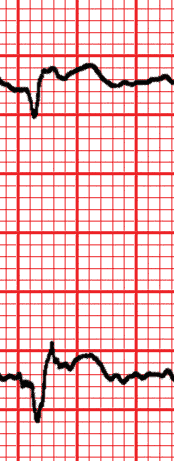

Zones

Ondes Q.
Sus-décalage du segment ST.

Diagnostique

STEMI (ST segment elevation myocardial infarction) dans le territoire inférieur avec anévrisme pariétal.


Commentaires

Le sus-décalage du segment ST (qui accompagne, dans les dérivations inférieures, les ondes Q d'un infarctus inférieur) évoque un anévrisme pariétal, du moment que le tracé a été enregistré 1 mois après l'accident coronarien aigu. L'élargissement du QRS dans les dérivations où l'onde Q est présente correspond à un trouble conductif périlésionnel.


Catégorie

Ischémie et infarctus


Mots clefs


Difficulté de lecture

1 / 3
