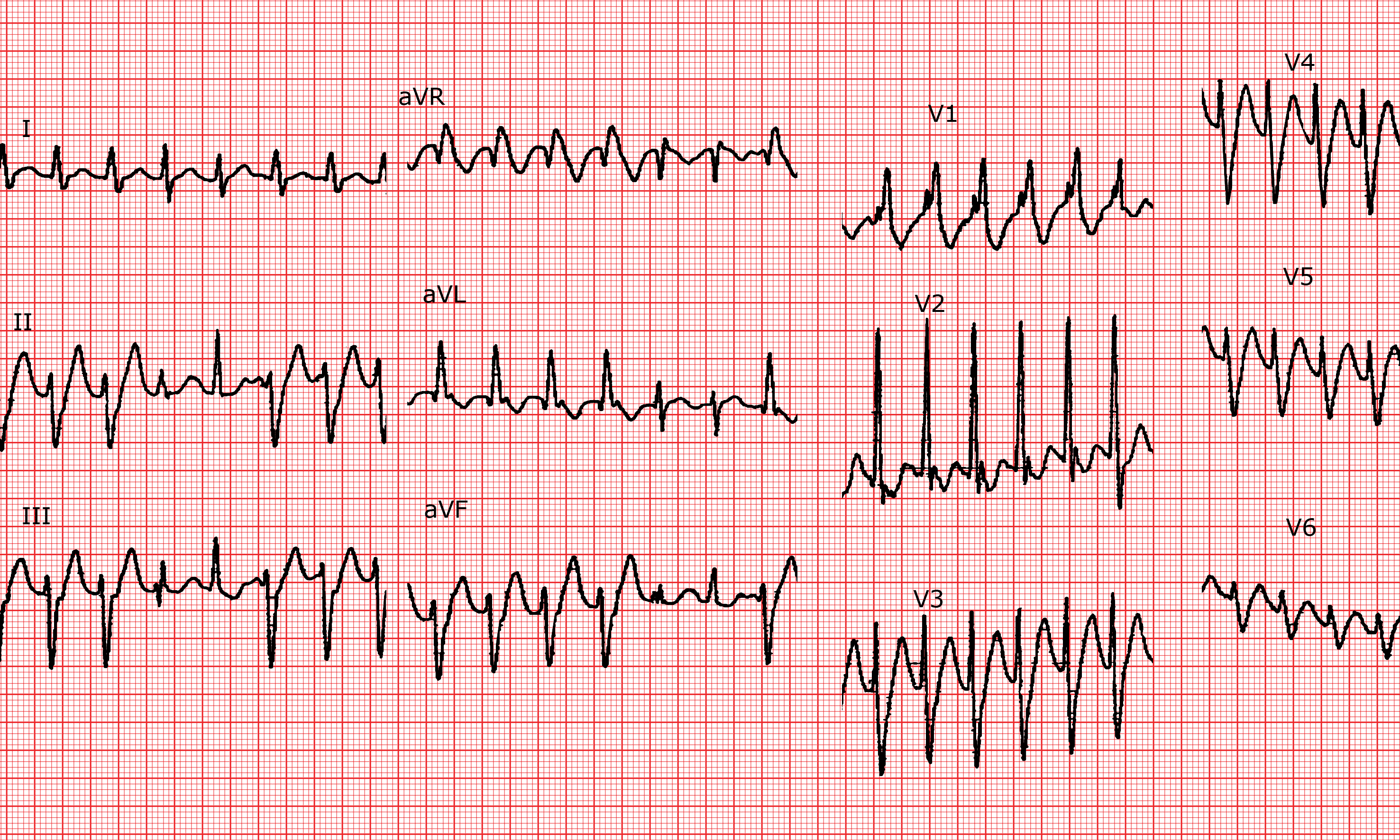

ECG 116

Description

Rythme de base

Tachycardie à complexes larges 150 bpm.

Ondes P

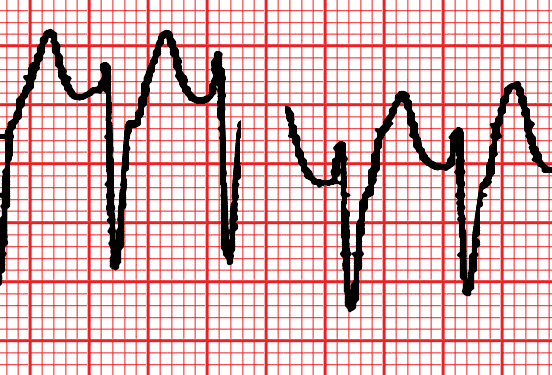

Invisibles sinon en II et III avant et après un QRS fin.

Intervalle PR

Indéfinissable.

QRS

Élargi (130 ms), aspect rsR' en V1, onde S élargie en V6. Axe -45°. Quelques QRS fins dans les dérivations périphériques.

Segment ST et ondes T

Altérations diffuses de la phase terminale.

Intervalle QT

Normal.

Zones

Diagnostique

Tachycardie ventriculaire d'origine fasciculaire.

Commentaires

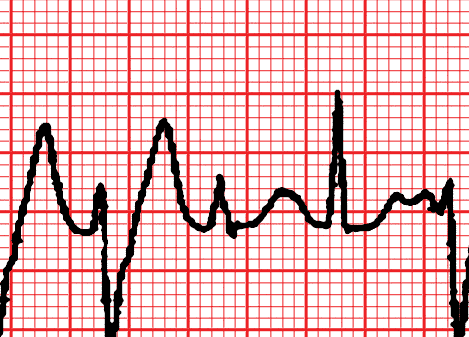

La présence de complexes fins, de capture ou de fusion, la dissociation A-V (ondes P visibles, notamment en V2, après la capture) sont des critères fiables permettant de diagnostiquer une tachycardie ventriculaire. La morphologie du QRS, de type bloc de branche droit avec déviation axiale gauche, est caractéristique d'une tachycardie à point de départ fasciculaire qui réagit favorablement aux anticalciques.
