Bienvenue dans ce cours interactif d’ECG.

Bien qu’il s’agisse de l’un des plus anciens examens paracliniques, datant de la fin du 19 ème siècle, l’ECG reste toujours d’une utilité cruciale en clinique. Cet examen pose encore souvent des problèmes d’interprétation au médecin praticien.

Ce cours a pour but d’aider l’étudiant, le médecin praticien et même le cardiologue aguerri à parfaire ses connaissances en électrocardiographie. Il comprend 250 tracés de complexité variable avec en plus une description de chacun d'entre eux par des experts. Ceci permet au lecteur de comparer son analyse à celle des experts. De plus les zones intéressantes de l'ECG peuvent être activées pour être bien mise en évidence.

Nous espérons que ces tracés seront utiles aux lecteurs et permettront d'améliorer leurs connaissances.

Les ecgs sont classé par mots clefs et catégorie.

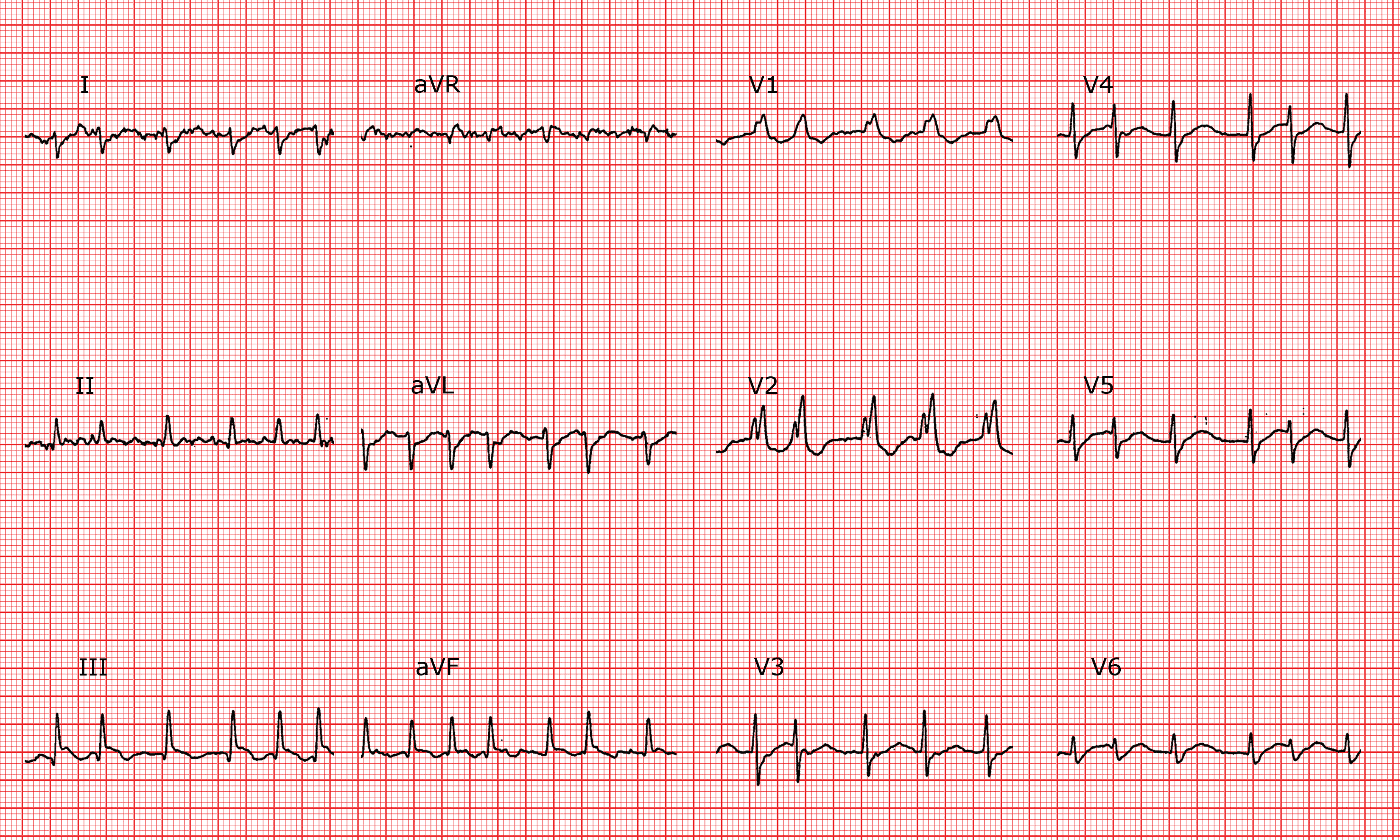

ECG 113

ECG 113

Description

Rythme de base

Irrégulièrement irrégulier; environ 150 bpm.

Ondes P

Invisibles.

Intervalle PR

Indéfinissable.

QRS

Élargi (120 ms), onde R exclusive en V1, aspect rsR' en V2, onde S marquée en I (et V6). Axe à + 110°.

Ondes T

Altérations diffuses et non spécifiques de la repolarisation.

Intervalle QT

Normal.


Zones

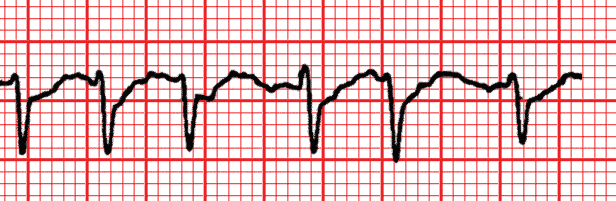

Tachycardie irrégulièrement irrégulière.

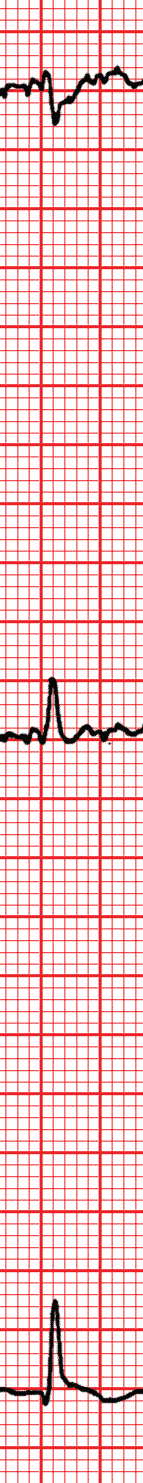

Déviation axiale droite.

Diagnostique

Fibrillation auriculaire rapide, bloc de branche droit, avec déviation axiale droite.


Commentaires

L'aspect du QRS en V1, V2 (ainsi qu'en I et V6) est typique d'un bloc de branche droit, avec une déviation axiale droite suggérant une hypertrophie ventriculaire droite. La triade "fibrillation auriculaire, bloc de branche droit, déviation axiale droite" doit systématiquement évoquer une sténose mitrale ou toute autre cause d'hypertension pulmonaire.


Catégorie

Tachycardies à complexe QRS fin


Mots clefs


Difficulté de lecture

3 / 3
