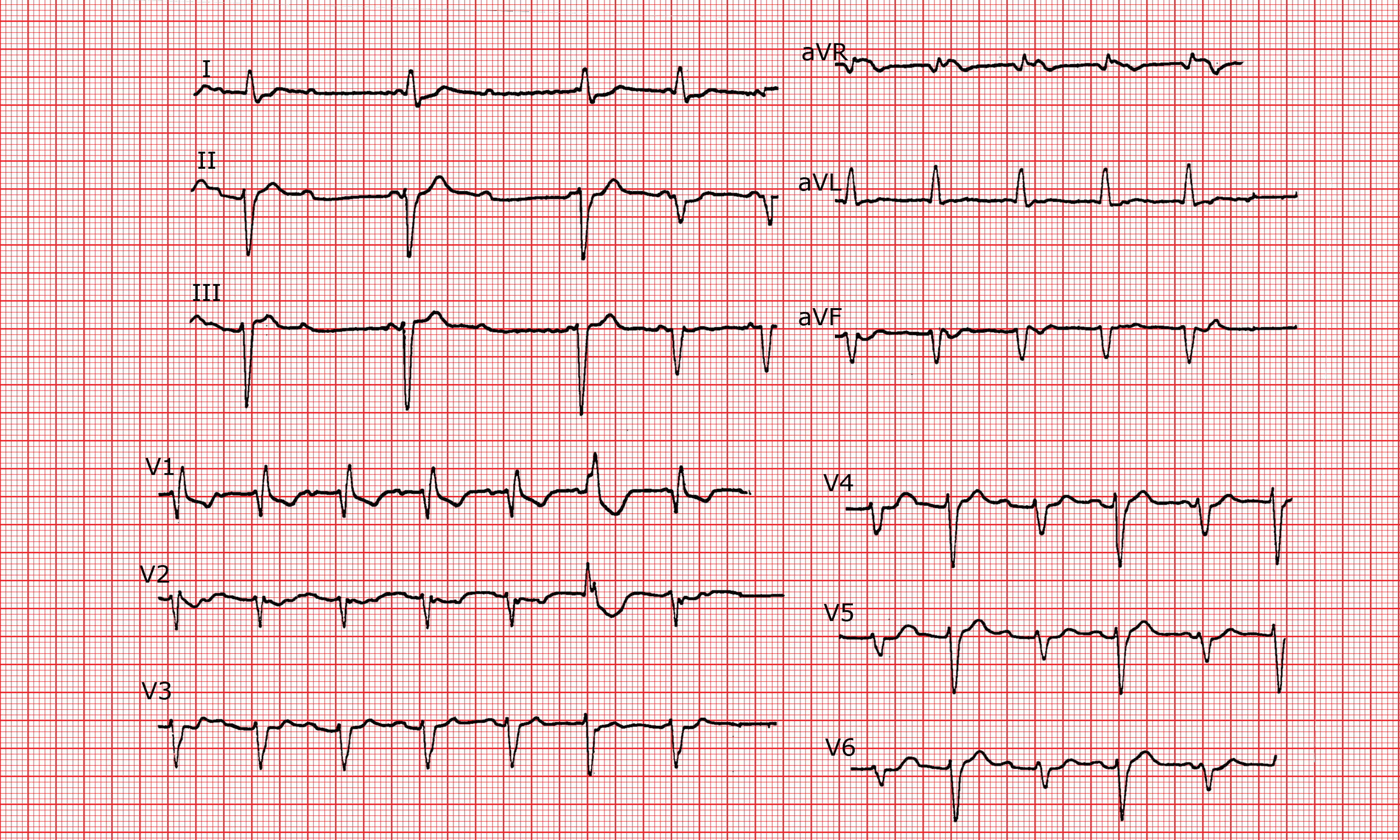

ECG 098

ECG 098

Description

Rythme de base

Sinusal à 100 bpm.

Ondes P

Présente sur l'ensemble du tracé, constamment dissociées des QRS.

QRS

Dérivations I à III, bradycardie à complexes fins, 48 bpm, déviation axiale gauche.

Dérivations aVR, aVL, aVF, V1 et V3

Tachycardie à complexes légèrements élargis, avec une image de bloc de branche droit atypique.

Dérivations V4 à V6

Tachycardie à complexes légèrements élargis, alternant deux morphologies différentes.

Segment ST

Altérations diffuses et non spécifiques de la phase terminale.


Zones

Onde P bloquée.

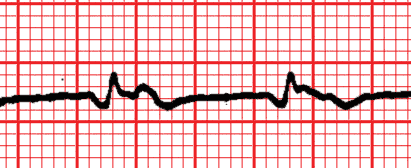

Aspect de pseudo bloc de branche droit.
Dissociation A-V.

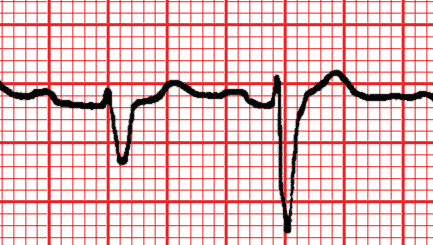

Deux morphologies du complexe QRS.

Diagnostique

Cumul sur un même tracé de différentes tachycardies et troubles conductifs de l'intoxication digitalique.


Commentaires

La dissociation indique un bloc A-V complet: les QRS sont tous d'origine ventriculaire: origine hisienne avec bloc sur l'hemibranche antérieure gauche pour ce qui est des complexes fins, tachycardie fasciculaire, avec pseudo-image de bloc de branche droit. Par la suite, il y a une alternance de 2 types de complexes typiques d'une tachycardie bidirectionnelle. Digoxinémie à 8.3 mmol/l.


Catégorie

Tachycardies à complexe QRS large


Mots clefs


Difficulté de lecture

3 / 3
