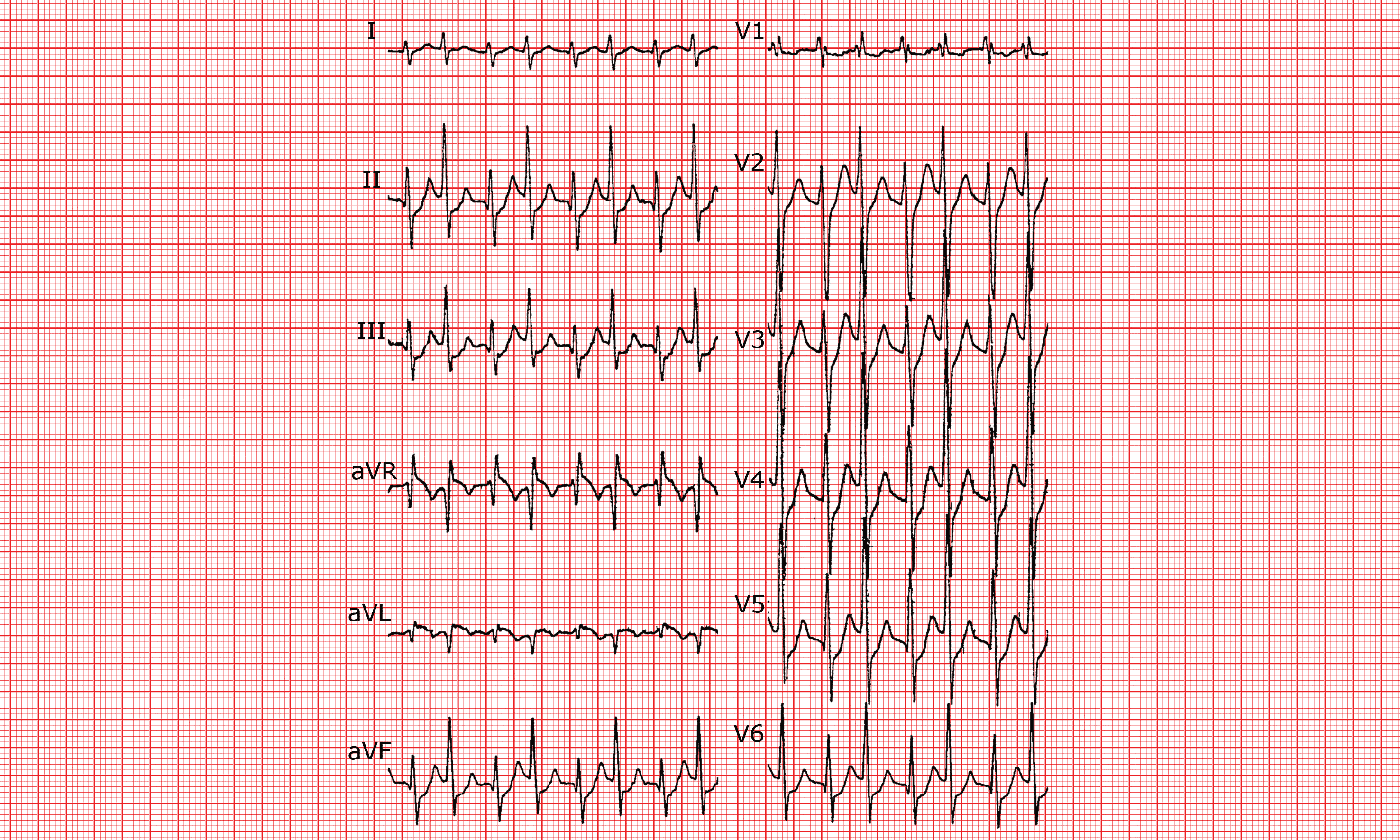

ECG 047

ECG 047

Description

Rythme de base

Tachycardie régulière à QRS fin à 200 bpm.

Ondes P

Négatives en I,II,III,aVL et aVF avec RP' <P'R.

Intervalle PR

Variable, avec alternance d'un PR normal et prolongé .

QRS

Axe normal. Durée normale. Alternance de l'amplitude bien visibles en V3-V5.

Intervalle QT

Normal.


Zones

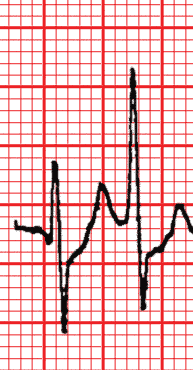

Alternance des complexes QRS.

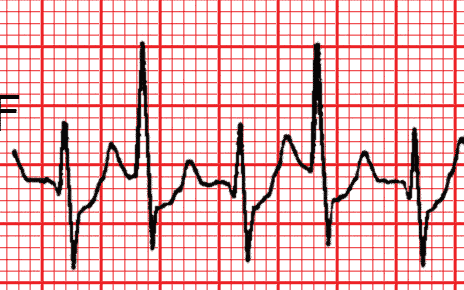

Variation de l'intervalle RR.
Variation de l'intervalle P'R sans variation de l'intervalle RP'.

Diagnostique

Tachycardie orthodromique sur faisceau accessoire inféro-latéral gauche.


Commentaires

L’alternance d'amplitude des complexes QRS est un élément qui parle en faveur du diagnostic de tachycardie orthodromique sur faisceau accessoire. L'intervalle RP' est constant signifiant qu'il n'y a qu'une voie accessoire utilisée de manière rétrograde. L'intervalle P'R varie avec un intervalle long et un plus court. Ce phénomène est dû à la présence d'une dualité des voies de conduction A-V. Lorsque le P'R est long l'impulsion utilise la voie lente et lorsque cet intervalle est court c'est la voie A-V rapide qui est utilisée. La polarité de l’onde P permet de localiser le faisceau accessoire à gauche.


Catégorie

Tachycardies à complexe QRS fin


Mots clefs


Difficulté de lecture

3 / 3
