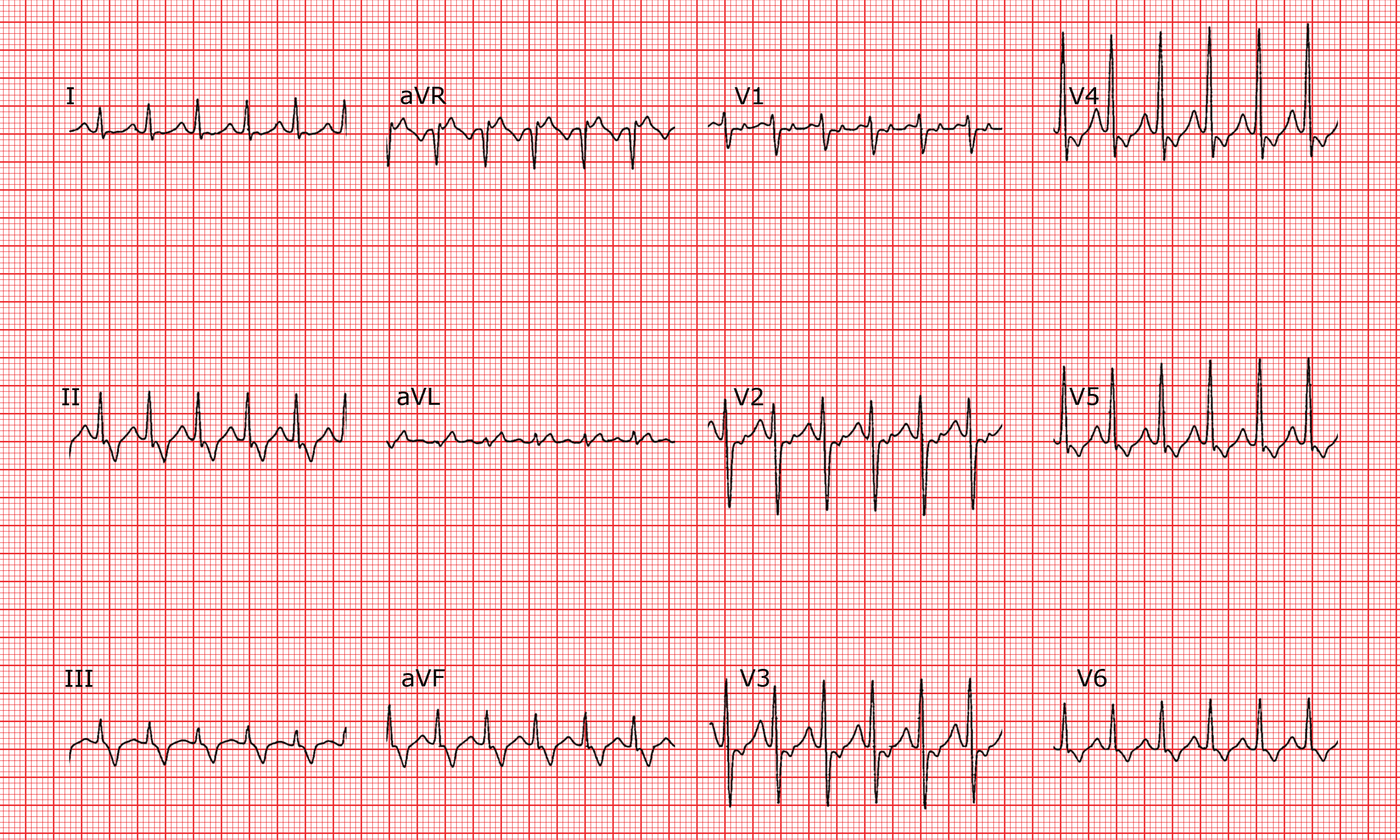

ECG 046

ECG 046

Description

Rythme de base

Tachycardie à complexes fins, régulière à 150 bpm.

Ondes P

Négatives en II, III, aVF, V5 et V6, détachées du QRS.

Intervalle PR

RP' < P'R.

QRS

Axe, durée, morphologie normaux.

Segment ST

Isoélectrique.

Ondes T

Normales.

Intervalle QT

Normal.


Zones

Tachycardie à complexes QRS fins.

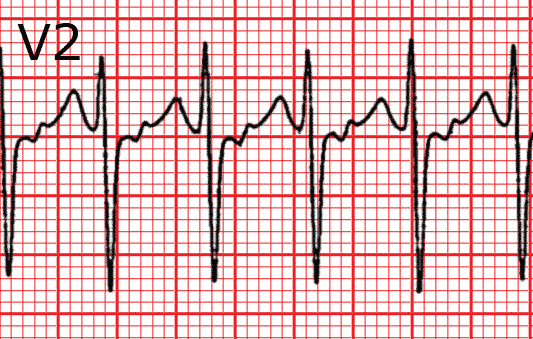

Alternance des complexes QRS.

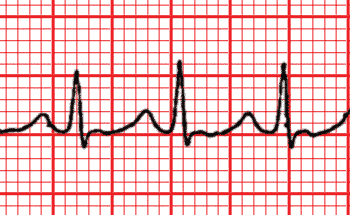

Ondes P' à distance des complexes QRS (200 ms environ).

Diagnostique

Tachycardie orthodromique sur faisceau accessoire inféro (postéro)-septal.


Commentaires

Les rapports chronologiques entre les ondes P et les ondes QRS sont les critères essentiels du diagnostic différentiel des tachycardies à complexes fins. Une onde P bien visible dans les dérivations inférieures et précordiales exclut une tachycardie nodale typique, dont l'onde P est noyée dans le QRS. Un intervalle RP’< P’R identifie une tachycardie orthodromique, sur un faisceau accessoire qu'une onde P, négative uniquement dans les dérivations inférieures, indique comme étant inféro(postéro)-septal.


Catégorie

Tachycardies à complexe QRS fin


Mots clefs


Difficulté de lecture

2 / 3
