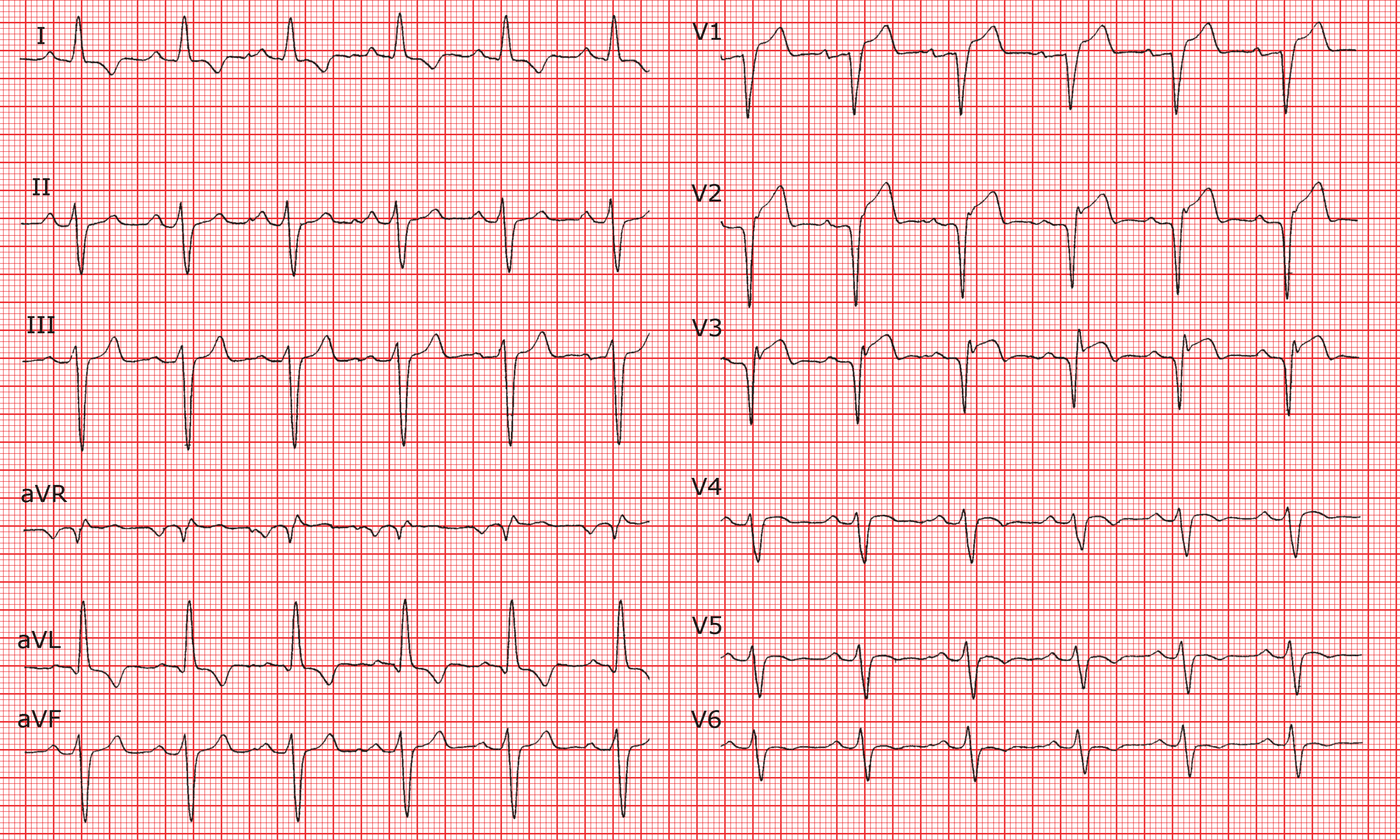

ECG 028

ECG 028

Description

Rythme de base

Sinusal, régulier à 75 bpm.

Ondes P

Normales.

Intervalle PR

Normal.

QRS

Durée normale (110 ms), axe -60° aspect QS de V1 à V3, rS (onde de faible amplitude) de V4 à V6.

Segment ST

Sus-décalé de V1 à V4.

Ondes T

Négatives en I, aVL et de V4 à V6.

Intervalle QT

Normal.


Zones

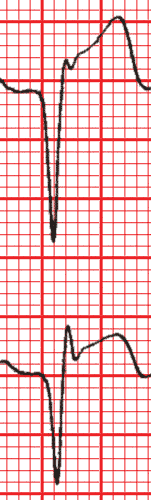

Sus-décalage du segment ST.

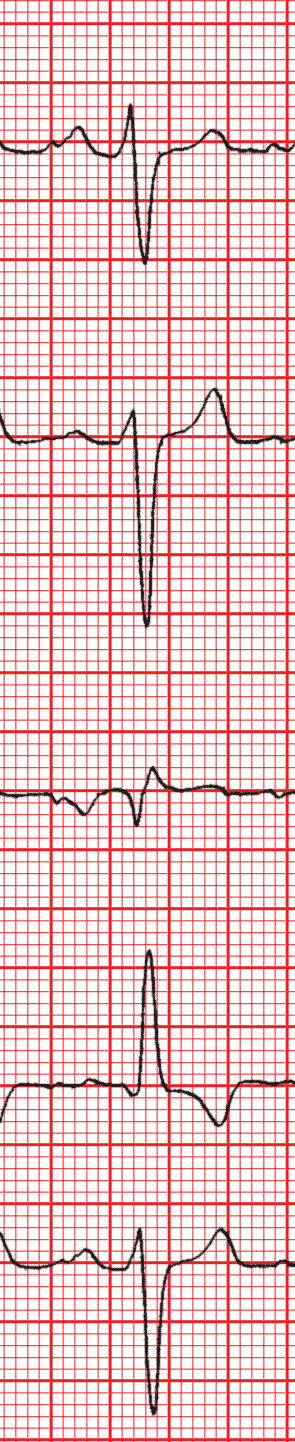

Déviation axiale gauche.

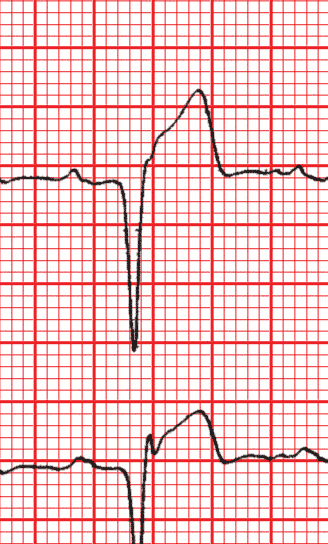

Ondes Q.

Diagnostique

Ancien infarctus antérieur avec anévrisme ventriculaire. Hémibloc antérieur gauche.


Commentaires

Les ondes QS dans les trois premières dérivations précordiales et le sus-décalage de ST sont l'image habituelle d'un infarctus antéro-septal en phase (sub)aiguë. A distance de l'accident coronarien, soit au-delà de 3 mois, la persistance du sus-décalage de ST impose le diagnostic de dyskinésie ou d'anévrisme de la paroi ventriculaire. La déviation axiale gauche est la conséquence de l'hémibloc antérieur.


Catégorie

Ischémie et infarctus


Mots clefs


Difficulté de lecture

1 / 3
