ECG 014

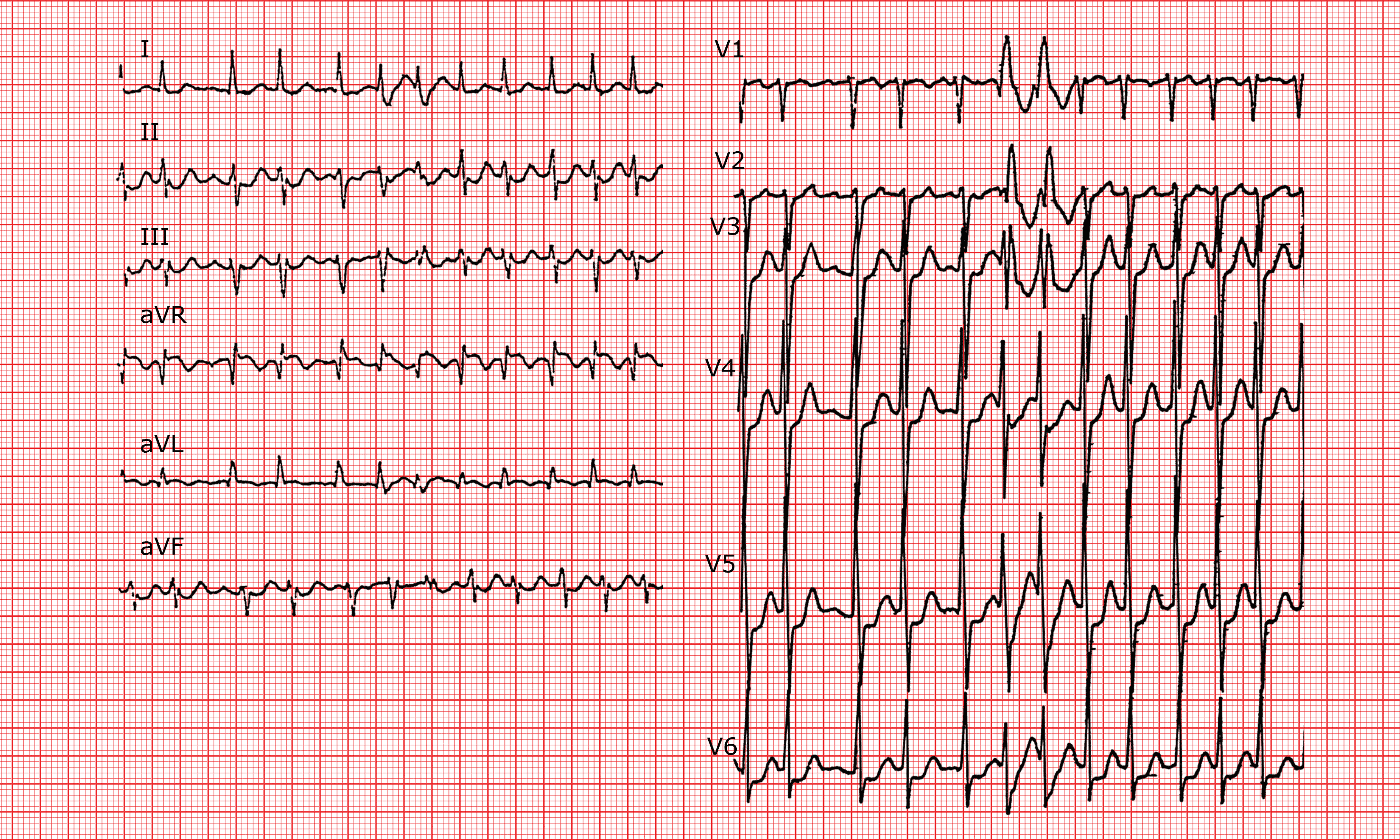

ECG 014

Description

Rythme de base

Tachycardie à complexes fins, irrégulièrement irrégulière, entre 150 à 190 bpm.

Ondes P

Invisibles.

Intervalle PR

Indéfinissable.

QRS

Axe à -30°, morphologie normale, à l'exception de 4 QRS élargis, type bloc de branche droit.

Segment ST

Sous-décalé de V4 à V6.

Ondes T

Morphologie variable, sans systématique.

Intervalle QT

Normal.


Zones

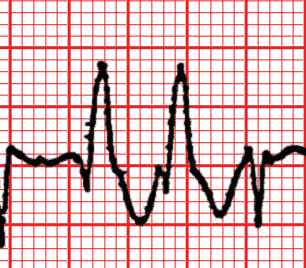

QRS larges avec morphologie typique pour un bloc de branche droit.
QRS larges avec morphologie typique pour un bloc de branche droit.

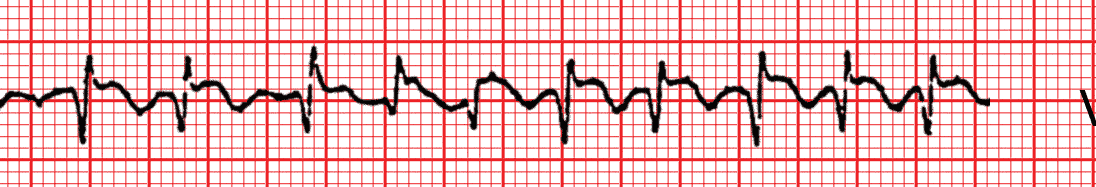

Tachycardie à QRS fins irrégulièrement irrégulière.

Diagnostique

Fibrillation auriculaire avec réponse ventriculaire rapide avec phénomène d’Ashmann.


Commentaires

Le tracé classique d'une fibrillation auriculaire est parsemé de QRS élargis dus au phénomène d'Ashmann, qu'il ne faut pas confondre avec des extrasystoles ventriculaires. Le phénomène en question est un trouble conductif fonctionnel, généralement sous forme d'un bloc de branche droit, qui survient en fibrillation auriculaire, au terme d'une diastole courte, elle-même précédée d'une diastole longue. En fibrillation auriculaire rapide, le sous-décalage du segment ST est fréquent mais dépourvu de signification clinique.


Catégorie

Tachycardies à complexe QRS fin


Mots clefs


Difficulté de lecture

1 / 3
